지씨데크

일체형 데크플레이트

GC DECK

지씨데크는 기존제품에서 문제되었던 여러가지 문제점들을 진일보하여 개선시킨 제품으로 제조공정의 용접점 노출문제, 시공 현장에서의 콘크리트 누수문제를 완벽하게 보완한 제품입니다. 트러스 연결부의 피치절단을 자유롭게 조절할 수 있어 구조물의 안전성을 확보하고 연결부를 개선하여 품질을 높이며 공기를 단축시킬 수 있는 미래형 데크입니다.

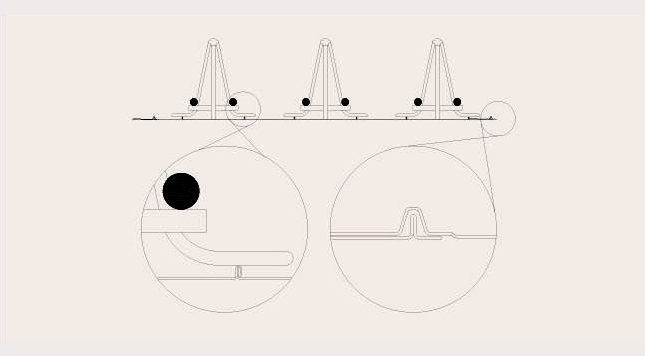

형상과 단면

공법의 특징 및 장점

구조설계에 맞는 맞춤형 제작으로 시공시 비용절감은 물론 현장 작업량이 감소하고 안전성을 강화하여 공기를 단축할 수 있습니다. 또한 철골조, 철근 콘크리트조 등의 다양한 구조에도 폭넓게 적용할 수 있는 범용성이 극대화된 제품입니다.

공기단축

  • 삽입식 강판연결로 신속한 조립 시공
  • 구조설계에 맞춘 철선을 용접·조립·반입하여 시공이 빠름
  • 내화 피복 작업이 불필요공기단축

고품질

  • 단부 지점부의 누수틈새가 없어 완벽한 콘크리트 누수 방지
  • 주문 제작된 철선 트러스를 사용하여 배근 간격 일정/유지
  • 주근이 래티스에 고정되어 피복의 두께가 일정하게 유지

비용절감

  • 시공시 서포트 및 거푸집이 불필요
  • 하부에 피복이 형성되므로 내화 피복 작업이 불필요

다양성

  • 철골조, 철근콘크리트조 등 어떤 구조에도 선택의 폭이 넓음
  • 기 설계된 구조도 지씨데크로 변경 가능
구분 GC1 GC1A GC2 GC3 GC3A GC4 GC5 GC6 GC6A GC7 GC8 GC9 GC10
상주구분 D10 D10 D10 D13 D13 D13 D13 D12 D12 D12 D13 D14 D14
하부주근 2-D8 2-D7 2-D10 2-D8 2-D7 2-D10 2-D13 2-D8 2-D7 2-D10 2-D12 2-D10 2-D12
LATTICE Φ5~Φ7
SALB 두께 120~130mm
RC조-표준상세도
범례
LA 안장 이형철근의 길이
(상부연결근)
정착길이
LB 정착길이(표준 Hook 사용시)
LC 이음길이
LD 압축 이형철근의 길이
(하부연결근)
정착길이
LE 이음길이

※ 정착 및 이음길이는 콘크리트 구조설계기준에 따를것

단면상세도

  • 주근 방향 단면 상세도
  • 배력근 방향 단면 상세도
  • 배력근+주력근 방향 단면 상세도
  • 단부 고정 상세도
철골조-표준상세도
범례
LA 안장 이형철근의 길이
(상부연결근)
정착길이
LB 정착길이(표준 Hook 사용시)
LC 이음길이
LD 압축 이형철근의 길이
(하부연결근)
정착길이
LE 이음길이

※ 정착 및 이음길이는 콘크리트 구조설계기준에 따를것

단면상세도

  • 주근 방향 단면 상세도
  • 배력근 방향 단면 상세도
  • STOPPER 부분 단면 상세도
  • 단차가 큰 단면 상세도
  • DECK 겹침 상세도
  • 단부 고정 상세도
RC조 - 시공시 최대 순스펜
  • 산정기준
    • * 래티스 항복강도(Mpa) : 400
    • * 상부근 : 90% 이하 * 하부근 : 85% 이하 * 래티스 : 90% 이하
    • * 응력계산용 작업하중(kgf/㎡) : 슬래브자중 x 0.5 + 150
    • * 처짐(Camber사용 시) : 10mm 이하
    • * 순스팬 5000mm이상은 슬래브두께 및 데크 타입에 관계없이 SUPPORT설치
철골조 - 시공시 최대 순스펜
  • 산정기준
    • * 래티스 항복강도(Mpa) : 400
    • * 상부근 : 90% 이하 * 하부근 : 85% 이하 * 래티스 : 90% 이하
    • * 응력계산용 작업하중(kgf/㎡) : 슬래브자중 x 0.25 + 150
    • * 처짐(Camber사용 시) : 10mm 이하
    • * 순스팬 5000mm이상은 슬래브두께 및 데크 타입에 관계없이 SUPPORT설치
지씨데크와 타사 데크 비교
  • 지씨데크
    기존의 데크의 문제점 개선
  • 지씨데크 특장점
    • 타사데크 대비 콘크리트 누수발생 최소화
    • 밀폐력 향상
    • 하부 청소 불필요
    • 추가공정 없어 비용절감 및 미적 우수성 뛰어남
  • 지씨데크 결속부
