유니데크

단열재 일체형 데크플레이트 - 유니데크

UNI DECK

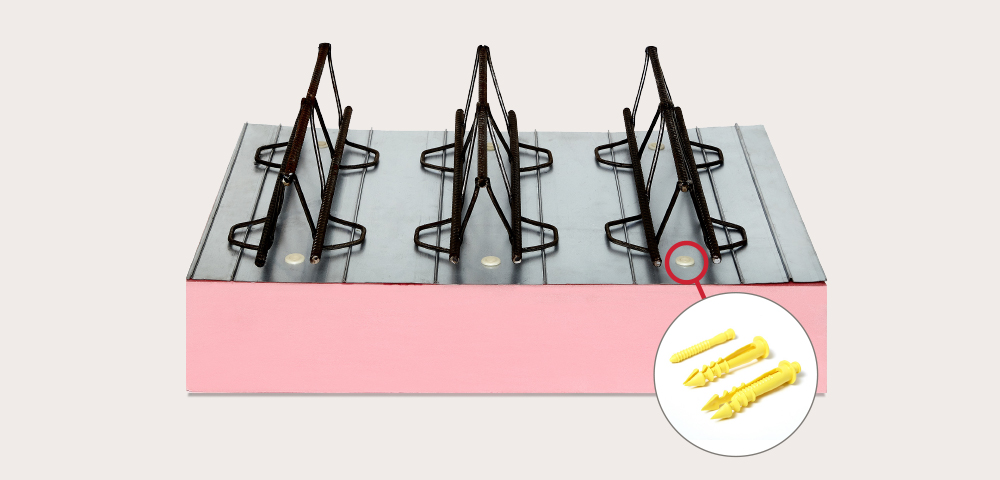

㈜디앤에프의 유니데크는 트러스거더와 강판 사이에 단열재가 구비된 단열재 일체형 데크플레이트입니다. 단열재를 별도로 부착해야 하는 공정 없이 거푸집, 단열재, 철근 시공이 한번에 가능하여 공기 단축 및 시공비용이 절감됩니다.

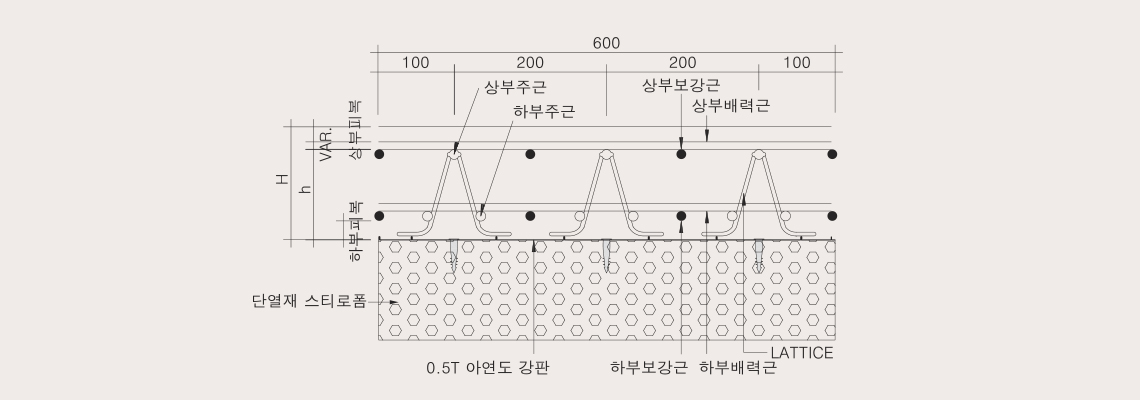

형상과 단면

공법의 특징 및 장점

유니데크는 단열재와 콘크리트가 일체화되어 단열 성능의 저하를 방지하고, 단열재의 후부착 시공시 사용하는 접착제와 단열 뿜칠공사로 인한 유해물질 발생이 없는 친환경 제품입니다.

공기단축/안정성

거푸집 설치 작업이 없음
바닥 형틀의 해체 작업 간소화

고품질

공기 단축 및 경제성 향상
단열 효과 우수, 에너지 절감 가능
단열재와 콘크리트의 일체화로 단열재 탈락이 없음
하부 마감면이 재래식 구간과 호환가능

비용절감

무지주 공법으로 가설재 비용 절감
별도의 단열재 시공으로 인한 비용이 없음

친환경

거푸집 설치 및 해체공정이 없으므로 분진 및 소음발생 최소화

구분	UD1	UD1A	UD2	UD3	UD3A	UD4	UD5	UD6	UD6A	UD7	UD8	UD9	UD10
상주구분	D10	D10	D10	D13	D13	D13	D13	D12	D12	D12	D13	D14	D14
하부주근	2-D8	2-D7	2-D10	2-D8	2-D7	2-D10	2-D13	2-D8	2-D7	2-D10	2-D12	2-D10	2-D12
LATTICE	Φ5~Φ7
SLAB 두께	120~300mm

RC조 - 시공시 최대 순스펜

산정기준
- * 래티스 항복강도(Mpa) : 400
- * 상부근 : 90% 이하 * 하부근 : 85% 이하 * 래티스 : 90% 이하
- * 응력계산용 작업하중(kgf/㎡) : 슬래브자중 x 0.5 + 150
- * 처짐(Camber사용 시) : 10mm 이하
- * 순스팬 5000mm이상은 슬래브두께 및 데크 타입에 관계없이 SUPPORT설치

철골조 - 시공시 최대 순스펜

산정기준
- * 래티스 항복강도(Mpa) : 400
- * 상부근 : 90% 이하 * 하부근 : 85% 이하 * 래티스 : 90% 이하
- * 응력계산용 작업하중(kgf/㎡) : 슬래브자중 x 0.25 + 150
- * 처짐(Camber사용 시) : 10mm 이하
- * 순스팬 5000mm이상은 슬래브두께 및 데크 타입에 관계없이 SUPPORT설치

지씨데크와 타사 데크 비교

지씨데크
기존의 데크의 문제점 개선
지씨데크 특장점
- 타사데크 대비 콘크리트 누수발생 최소화
- 밀폐력 향상
- 하부 청소 불필요
- 추가공정 없어 비용절감 및 미적 우수성 뛰어남
지씨데크 결속부
