파인데크

일체형 데크플레이트의 베스트셀러 - 파인데크

FINE DECK

파인데크는 기존 일체형 데크가 가졌던 하자(용접점 노출로 인한 부식문제)를 완벽히 보완한 제품입니다. 또한 국내에서는 유일하게 트러스 연결부의 피치절단을 자유롭게 조절할 수 있는 최신 설비를 도입하여 구조물의 안전성을 확보했습니다.

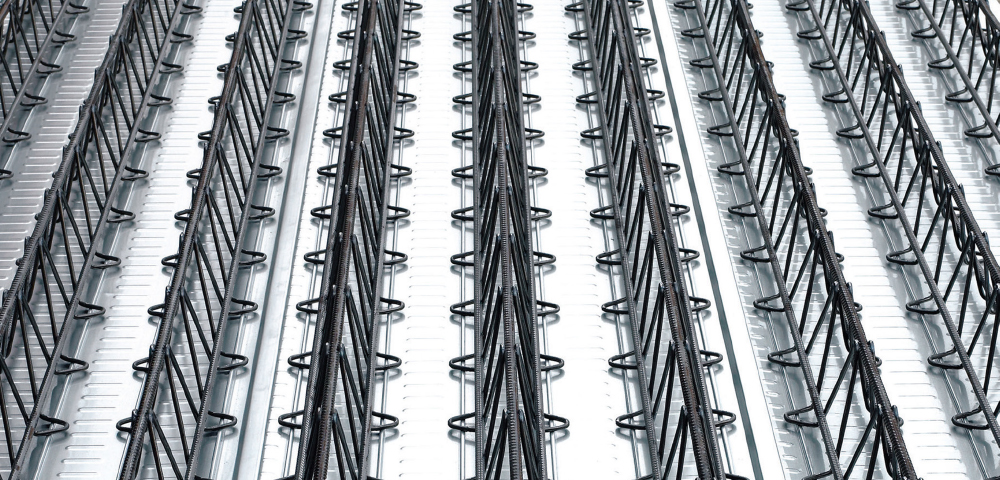

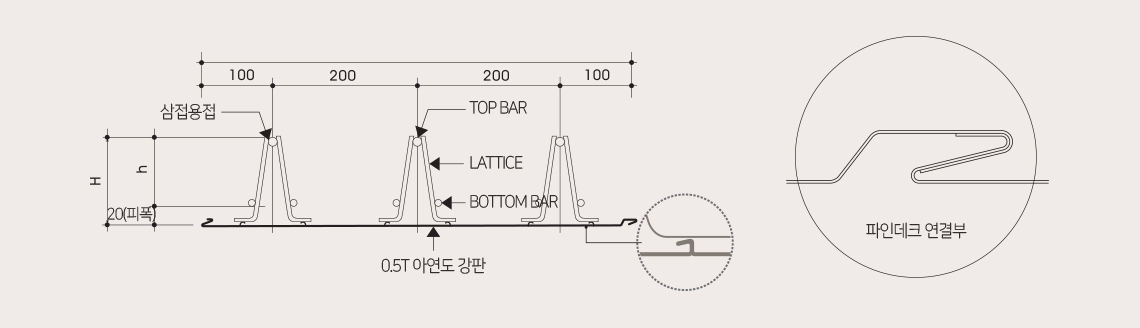

형상과 단면

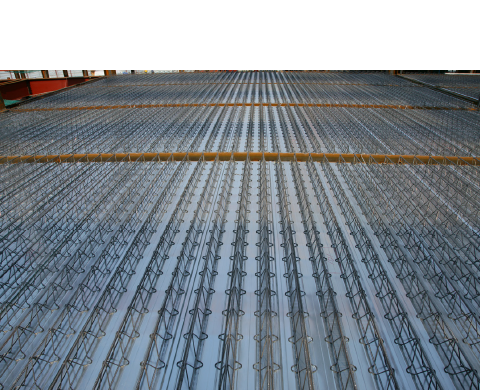

공법의 특징 및 장점

구조설계에 맞는 맞춤형 제작으로 시공시 비용절감은 물론 현장 작업량이 감소하고 안전성을 강화하여 공기를 단축할 수 있습니다. 또한 철골조, 철근 콘크리트조 등의 다양한 구조에도 폭넓게 적용할 수 있는 범용성이 극대화된 제품입니다.

공기단축

신속한 조립 시공
구조설계에 맞춘 철선을 용접·조립·반입하여 시공이 빠름
내화 피복 작업이 불필요

고품질

주문 제작된 철선 트러스를 사용하여 배근 간격 일정/유지
주근이 래티스에 고정되어 피복의 두께가 일정하게 유지
시공하중에 의한 처짐을 고려하여 제품에 캠버 감소
내화 피복 작업이 불필요

비용절감

시공시 서포트 및 거푸집이 불필요
하부에 피복이 형성되므로 내화 피복 작업이 불필요

다양성

철골조, 철근콘크리트조 등 어떤 구조에도 선택의 폭이 넓음
기 설계된 구조도 파인데크로 변경 가능

구분	FD1	FD1A	FD2	FD3	FD3A	FD4	FD5	FD6	FD6A	FD7	FD8	FD9	FD10
상주구분	D10	D10	D10	D13	D13	D13	D13	D12	D12	D12	D13	D14	D14
하부주근	2-D8	2-D7	2-D10	2-D8	2-D7	2-D10	2-D13	2-D8	2-D7	2-D10	2-D12	2-D10	2-D12
LATTICE	Φ5~Φ7
SLAB 두께	120~300mm

RC조

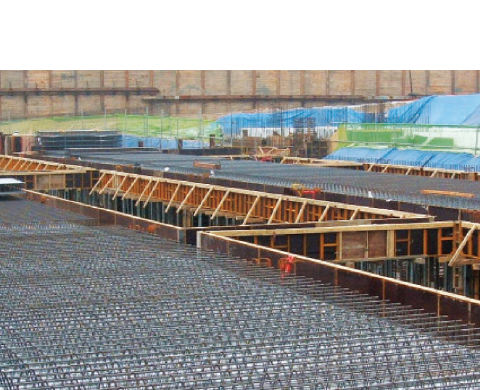

철골조

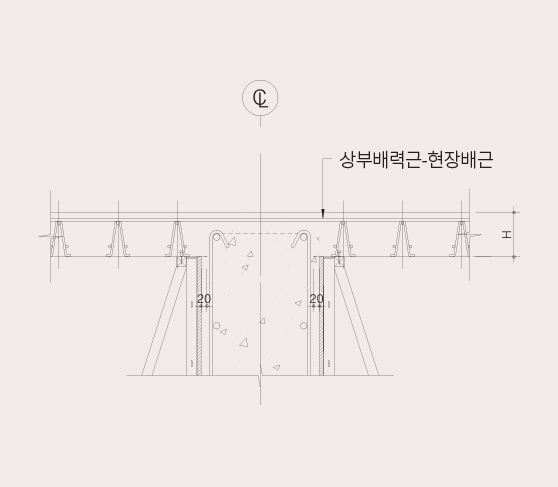

RC조-표준상세도

범례

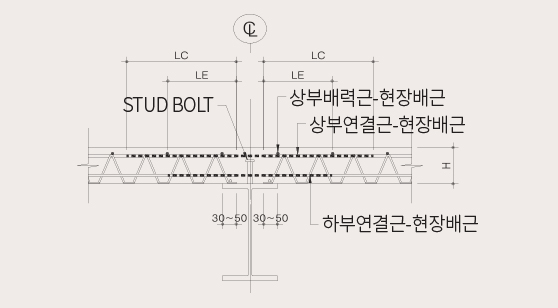

LA	안장 이형철근의 길이 (상부연결근)	정착길이
LB		정착길이(표준 Hook 사용시)
LC		이음길이
LD	압축 이형철근의 길이 (하부연결근)	정착길이
LE	압축 이형철근의 길이 (하부연결근)	이음길이

※ 정착 및 이음길이는 콘크리트 구조설계기준에 따를것

시공시 최대 순스펜

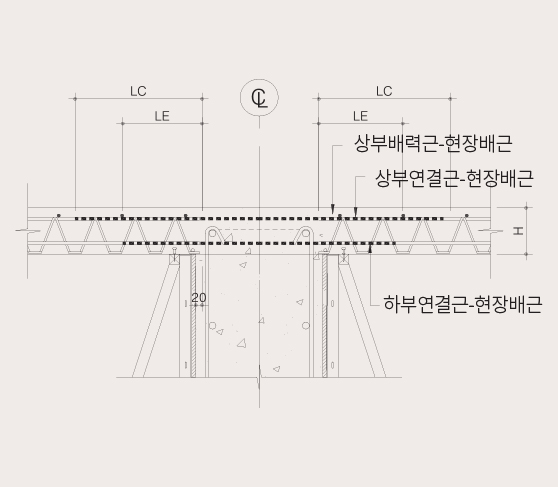

단면상세도

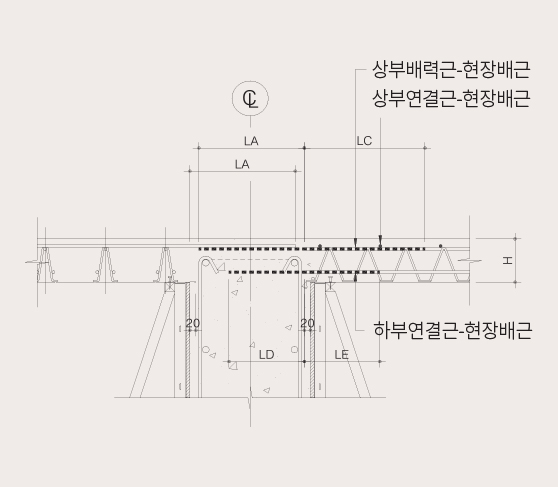

주근 방향 단면 상세도
배력근 방향 단면 상세도
배력근+주력근 방향 단면 상세도

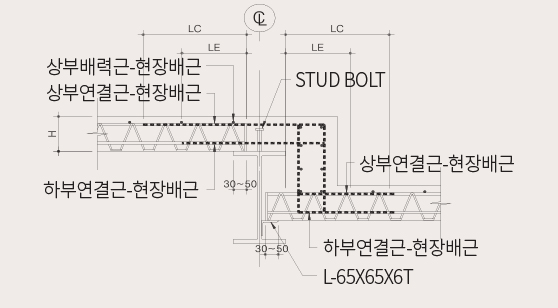

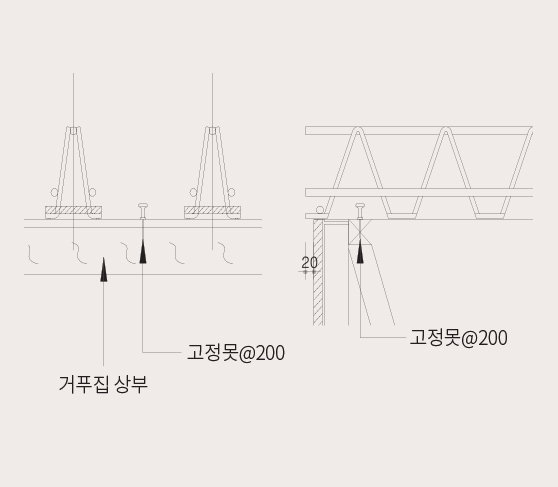

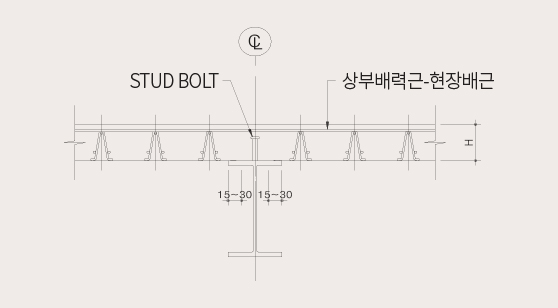

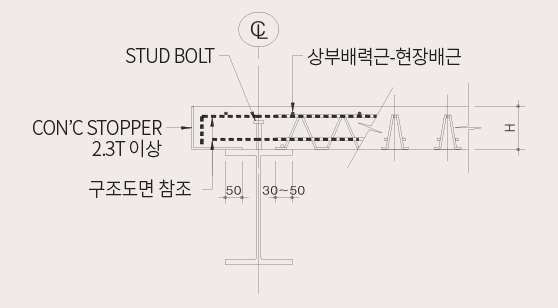

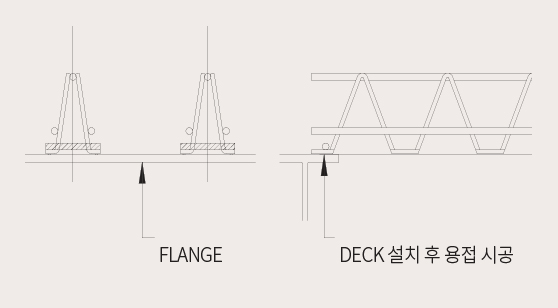

단부 고정 상세도

RC조 - 시공시 최대 순스펜

산정기준
- * 래티스 항복강도(Mpa) : 400
- * 상부근 : 90% 이하 * 하부근 : 85% 이하 * 래티스 : 90% 이하
- * 응력계산용 작업하중(kgf/㎡) : 슬래브자중 x 0.5 + 150
- * 처짐(Camber사용 시) : 10mm 이하
- * 순스팬 5000mm이상은 슬래브두께 및 데크 타입에 관계없이 SUPPORT설치

철골조 - 시공시 최대 순스펜

산정기준
- * 래티스 항복강도(Mpa) : 400
- * 상부근 : 90% 이하 * 하부근 : 85% 이하 * 래티스 : 90% 이하
- * 응력계산용 작업하중(kgf/㎡) : 슬래브자중 x 0.25 + 150
- * 처짐(Camber사용 시) : 10mm 이하
- * 순스팬 5000mm이상은 슬래브두께 및 데크 타입에 관계없이 SUPPORT설치

지씨데크와 타사 데크 비교

지씨데크

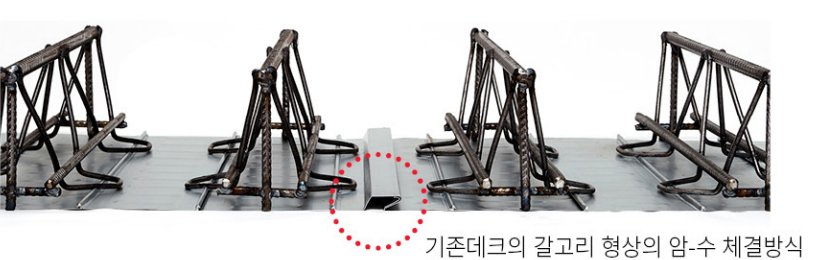

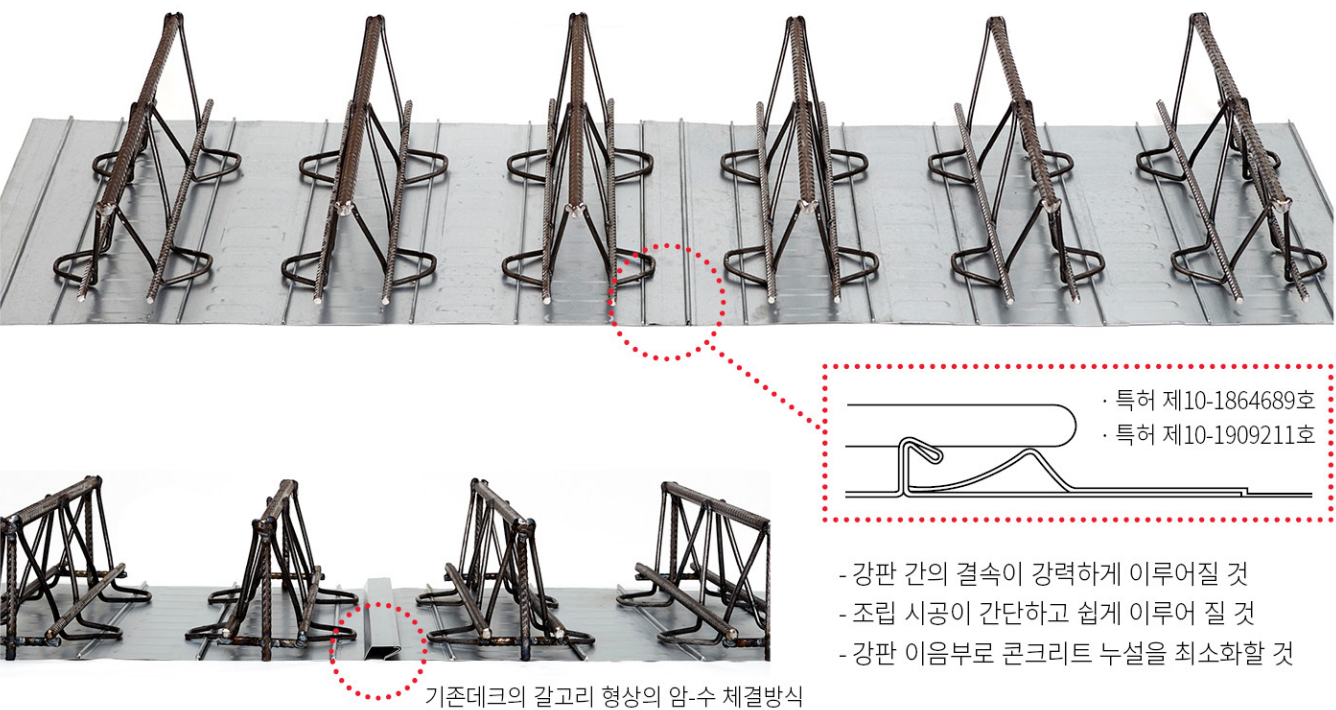

기존의 데크의 문제점 개선
지씨데크 특장점

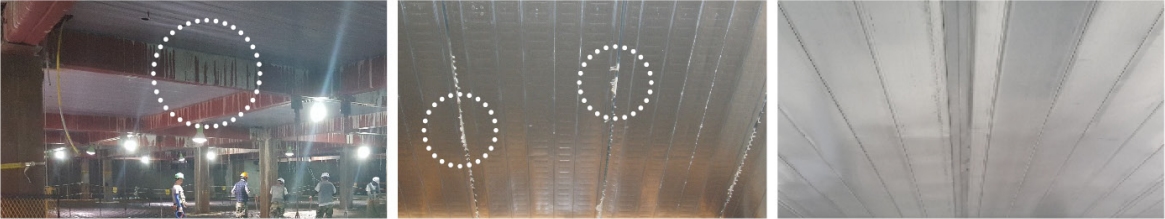

- 타사데크 대비 콘크리트 누수발생 최소화
- 밀폐력 향상
- 하부 청소 불필요
- 추가공정 없어 비용절감 및 미적 우수성 뛰어남

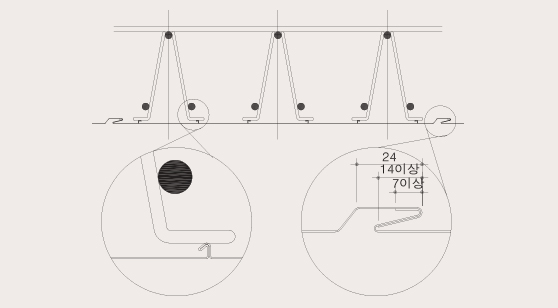

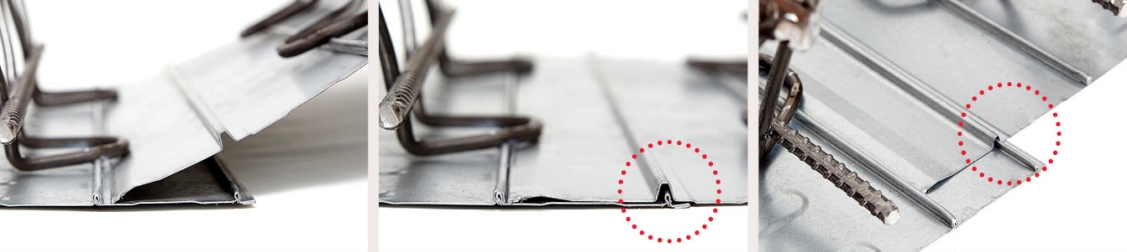

지씨데크 결속부
