지씨보데크

무해체 보 거푸집의 최강자

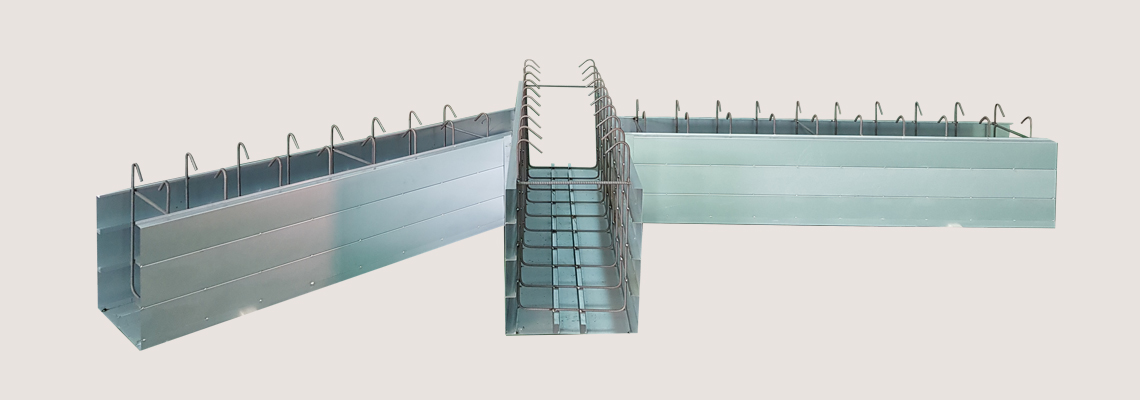

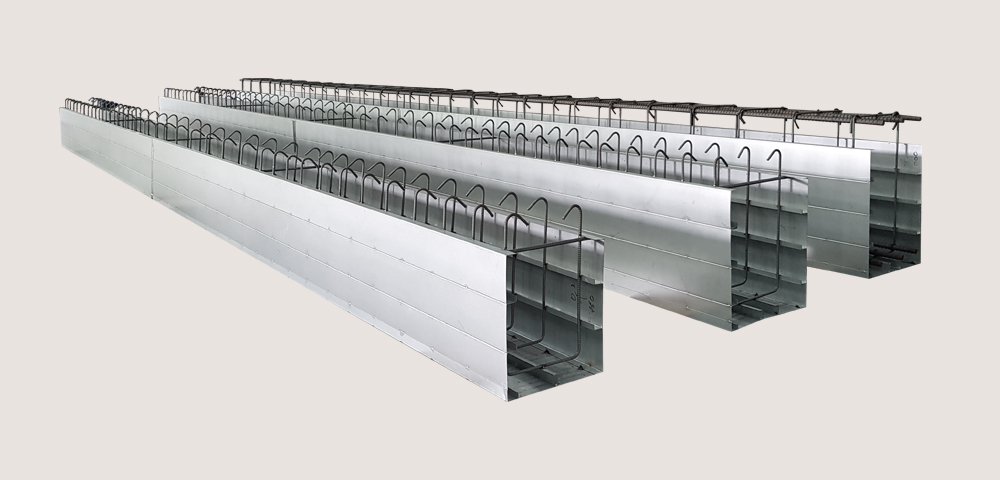

GC 보데크

지씨보데크는 콘크리트 타설을 위한 보 거푸집으로, 공정 자동화 설비에서 정밀 제작되어 현장에 바로 설치가 용이한 무해체 보 거푸집입니다. 시공이 용이 하고 공기 단축을 실현하는 경제적인 데크플레이트로 품질이 균일하고 건설 폐자재 발생을 최소화시키는 친환경 공법입니다.

지씨보데크 개요

하부판 조립
우측판 조립
좌측판 조립
스트럽 조립

1. 1mm 두께의 강판이 포밍성형 라인을 거쳐, 경제적 비용으로 구조 단면성능을 지닌 판재로 자동생산
2. 콘크리트 타설에 필요한 거푸집의 역할을 하며 설치 후에는 거푸집을 영구적으로 제거하지 않는 무해체 보 거푸집
3. 지씨(GC) 보데크 설치 후 후속공정인 데크판개 및 철근 배근 작업이 용이하도록 스트럽 철근을 용접하여, 보 거푸집 형상유지

공법의 특징 및 장점

우수한 시공성 (시공비 약 25% 절감)

- 최소한의 야적공간 소요
- 공장제작 후 운반 / 설치 (무해체)
- 현장공사 인원 최소화 구현
- 가설재가 최소화 됨으로써 현장정리가 용이 (동바리만 설치)
- 간격재(Spacer) 불필요

안전 및 관리에 용이 (현장 안전사고 최소화)

- 최소인원 현장 설치 투입으로 안전관리 용이 (작업 위험도 낮음)
- 현장 작업인력 감소로 인해 간접 노무비 및 간접 경비 절감

공사기간 단축 (1.5일 단축)

- 공장제작에 따른 현장 설치 공정이 단순하여 공기 단축 가능
- 골조공사의 현장, 공장 동시 진행 가능
- 기후조건에 따른 영향이 적다

작업환경/내화/차음/진동 우수 (현장 환경 개선)

- 폐기물 발생 및 소음, 분진이 전혀 없어 작업환경 향상
- RC조로 내화, 내성이 좋다
- 차음성능 내진동성이 우수 (별도의 내화처리가 불필요)

지씨보데크 규격

GC-BEAM 기본 구성품

	100 PLATE	150 PLATE	200 PLATE
C
A
B
“A” : GC-BEAM 좌측 하부면 위치 (10mm 돌기 없음) / “B” : GC-BEAM 우측 하부면 위치 (20mm 돌기 없음)

대응 구성품

슬래브 두께나 단차 등에 따라 기본 구성품으로 제품을 형성하기 힘들 때 PLATE의 길이를 조절하여 대응 가능함

단면

시공/제조 과정

제조 과정

01원자재
02포밍성형
03판재절단
04조립
05제품 적재
06운반

시공 과정

01기둥 거푸집
02큰보 설치 (동바리 포함)
03큰보-작은보 연결부
04작은보 설치
05데크플레이트 설치
